LINEA GRECAMONT

COLORI DISPONIBILI *
Seleziona il colore desiderato

ACCIAIO
(spess. 0,5 mm)
Rosso Tegola Marrone
Scuro
Verde
Muschio
Grigio
Ardesia
Bianco Grigio
ACCIAIO
(spess. 0,6 mm)
Rosso Tegola Marrone
Scuro
Verde
Muschio
ALLUMINIO
(spess. 0,55 mm)
Rosso Siena Marrone
Scuro
Bianco Grigio
ALLUMINIO
(spess. 0,7 mm)
Rosso Tegola Marrone
Scuro
Verde
Muschio
Grigio
Ardesia
Bianco Grigio
RAME NATURALE
* altre colorazioni su richiesta

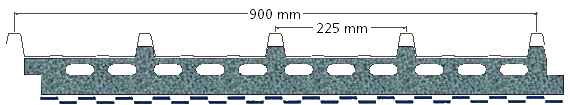

DIMENSIONE LASTRA E SPESSORE COIBENTAZIONE

Larghezza : 925 mm (900 mm utile)
Lunghezza : da 800 mm a 7.400 mm
Spessore coibentazione fuori greca : 62 mm e 82 mm

dimesione_lastra

Pannello grecamont Duplex

Il Pannello Grecamont Duplex è composto dal pannello grecamont semplice coibentato con una lamiera microgrecata colore bianco grigio o tipo legno applicata all’intradosso come finitura inferiore. E’ adatto per coperture di aree industriali e in generale per costruzioni dove è richiesta una finitura inferiore.

CARATTERISTICHE MATERIALI

ACCIAIO

Spessore: 0,5 mm – 0,6 mm
Peso: 5,20 kg/m² – 6,24 kg/m²
Verniciatura: Poliestere (spess. 25µ sulla faccia a vista e
spess. 5-7µ sulla faccia interna)

ALLUMINIO

Spessore: 0,55 mm – 0,7mm
Peso: 1,98 kg/m² – 2,52 kg/m²
Verniciatura: Poliestere (spess. 25µ sulla faccia a vista e
spess. 5-7µ sulla faccia interna)

RAME NATURALE

Spessore: 0,6 mm
Peso: 7,12 kg/m²

COIBENTAZIONE

Silvermont®: Polistirene espanso sinterizzato a cellule
chiuse a lambda migliorato, combinato
all’origine con polvere di carbonio a struttura
molecolare simile alla grafite
Tipo: EPS 120
Conducibilità termica dichiarata ʎD: 0,030 W/mK
Reazione al fuoco:  Classe E secondo la norma EN 13501-1

FINITURA INFERIORE

Materiale: Lamiera zincata microgrecata in acciaio conforme alla norma EN 10327 preverniciata sulla faccia a vista colore bianco grigio o tipo legno
Spessore: 0,5 mm
Peso: 4,54 Kg/m²
     PANNELLO GRECAMONT DUPLEX PESO
Kg/m²
TIPOLOGIA PANNELLO Spess.
medio
(mm)
Spess.
massimo
(mm)
Coefficiente di
resistenza termica
RD
(m²K/W)
ACCIAIO
(spess. 0,5 mm)
ACCIAIO
(spess. 0,6 mm)
ALLUMINIO
(spess. 0,55 mm)
ALLUMINIO
(spess. 0,7 mm)
RAME
65 50,0 105,0  1,67 10,76 11,80 7,54 8,08 12,68
85  70,0  125,0  2,33 11,16 12,20 7,94 8,48 13,08
SPESSORE
mm
Carico uniformemente distribuito in daN/m² su 4 appoggi
120 150 200 250 300
65 281 205 161 144
85 302 226 181 165
Luci ammissibili (cm) in funzione dei carichi utili
SPESSORE
mm
Carico uniformemente distribuito in daN/m² su 2 appoggi
120 150 200 250 300
65 204 159 143 131
85 244 191 163 151
Luci ammissibili (cm) in funzione dei carichi utili



I valori delle luci indicati nella tabella sono da considerarsi puramente indicativi
