LINEA STANDARD

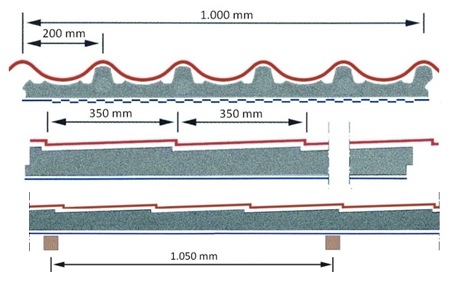

DIMENSIONE LASTRA ED APPOGGI
Larghezza: 1.060 mm (1.000 mm utile)
Lunghezza: da 800 mm a 7.450 mm
Passo stampata longitudinale: 350 mm
Coperture Ventilate in Polistirene
Pannello standard duplex
Il Pannello Standard Duplex Tegomont® è realizzato aggiungendo al pannello semplice una finitura inferiore microgrecata in acciaio preverniciato colore bianco grigio o tipo legno.
Si tratta di una soluzione che si propone valida laddove sobrietà ed igiene degli ambienti necessitino di opera di pulizia ed omogeneità delle superfici. Questo prodotto trova il suo ideale utilizzo in edifici destinati ad uso industriale, aziende alimentari o nelle palestre, quindi dove si presenti la necessità di una copertura leggera, con finitura del sottotetto a vista e quando, a causa anche di vincoli ambientali, servano requisiti estetici che non si discostino dalla tradizione.
CARATTERISTICHE MATERIALI
ACCIAIO
| Spessore: | 0,5 mm |
| Peso: | 4,89 kg/m² |
| Verniciatura: | Poliestere (spess. 25µ sulla faccia a vista e |
| spess. 5-7µ sulla faccia interna) |
ALLUMINIO
| Spessore: | 0,7 mm |
| Peso: | 2,37 kg/m² |
| Verniciatura: | Poliestere (spess. 25µ sulla faccia a vista e |
| spess. 5-7µ sulla faccia interna) |
RAME NATURALE
| Spessore: | 0,6 mm |
| Peso: | 6,69 kg/m² |
COIBENTAZIONE
| Silvermont®: | Polistirene espanso sinterizzato a cellule |
| chiuse a lambda migliorato, combinato | |
| all’origine con polvere di carbonio a struttura | |
| molecolare simile alla grafite | |
| Tipo: | EPS 120 |
| Conducibilità termica dichiarata ʎD: | 0,030 W/mK |
| Reazione al fuoco: | Classe E secondo la norma EN 13501-1 |
FINITURA INFERIORE
| Materiale: | Lamiera zincata micro grecata in acciaio conforme alla norma EN 10327 preverniciata sulla faccia a vista colore bianco grigio o tipo legno |
| Spessore: | 0,5 mm |
| Peso: | 4,18 Kg/m² |
| PANNELLO STANDARD DUPLEX Spessori diversi dagli standard producibili su richiesta | PESO Kg/m² |
CARICHI AMMISSIBILIUniformemente distribuiti daN/m² su 4 appoggi INTERASSE D’APPOGGIO 1.050 mm Comparazione: 1 daN = 1,02 Kg |
|||||||
|---|---|---|---|---|---|---|---|---|---|
| TIPOLOGIA PANNELLO | Spess. medio (mm) |
Spess. massimo (mm) |
Coefficiente di resistenza termica RD (m²K/W) |
ACCIAIO | ALLUMINIO | RAME | ACCIAIO | ALLUMINIO | RAME |
| SMALL | 47,0 | 93,0 | 1,57 | 10,27 | 7,75 | 12,07 | 215 | 165 | 155 |
| MEDIUM | 87,0 | 132,5 | 2,90 | 11,27 | 8,75 | 13,07 | 225 | 175 | 165 |
| LARGE | 137,0 | 182,5 | 4,57 | 12,55 | 10,03 | 14,35 | 235 | 185 | 175 |
